WebEye E10/E104

User’s Guide

다. Ch.0와 Ch.1에 대한 선택은 WebEye Setup 프로그램 또는 홈페이지의 “Admin”페이지에서 가

능합니다. (자세한 내용은 제 5장 및 제 7장을 참조하십시오.)

ON / OFF

비디오 신호의 Termination(종단 저항)을 설정하는 것입니다. 기존에 설치된 CCTV 카메라를 자

체 모니터 시스템과 동시에 WebEye에 연결하고자 할 때 사용됩니다. 이는 기존의 CCTV 카메라

가 CCTV 모니터 시스템과 WebEye로 비디오 신호를 동시에 전송할 수 있도록 하는 개념으로

설치되며, T-형태의 잭을 사용할 수 있습니다. T-형태의 잭은 3개의 단자를 갖고 있으며, 이는

CCTV 카메라, CCTV 모니터 시스템, 그리고 WebEye에 연결합니다. 이 경우, WebEye와 CCTV 모

니터 시스템 중 하나를 Terminal로 지정해야 합니다. WebEye는 Terminal로 지정되지 않는 경우에

도 화질이 낮아지지 않으나, CCTV 시스템은 화질이 낮아져 검색이 어렵게 됩니다.

외부 카메라 4대를 WebEye와 CCTV 모니터 시스템에 동시에 연결하고자 하면, WebEye의 DIP

스위치 중 1,2,3,그리고 4로 표시된 단자를 “OFF” 상태로 설정해야 합니다. “OFF” 상태는

WebEye가 외부 카메라로부터 전송되는 비디오 신호의 Terminal이 되지 않는 것을 의미합니다.

외부 카메라 4대를 모두 WebEye의 비디오 단자에만 연결하고자 하면, DIP 스위치 1,2,3 그리고

4를 “ON” 상태로 위치시켜 두어야 합니다.

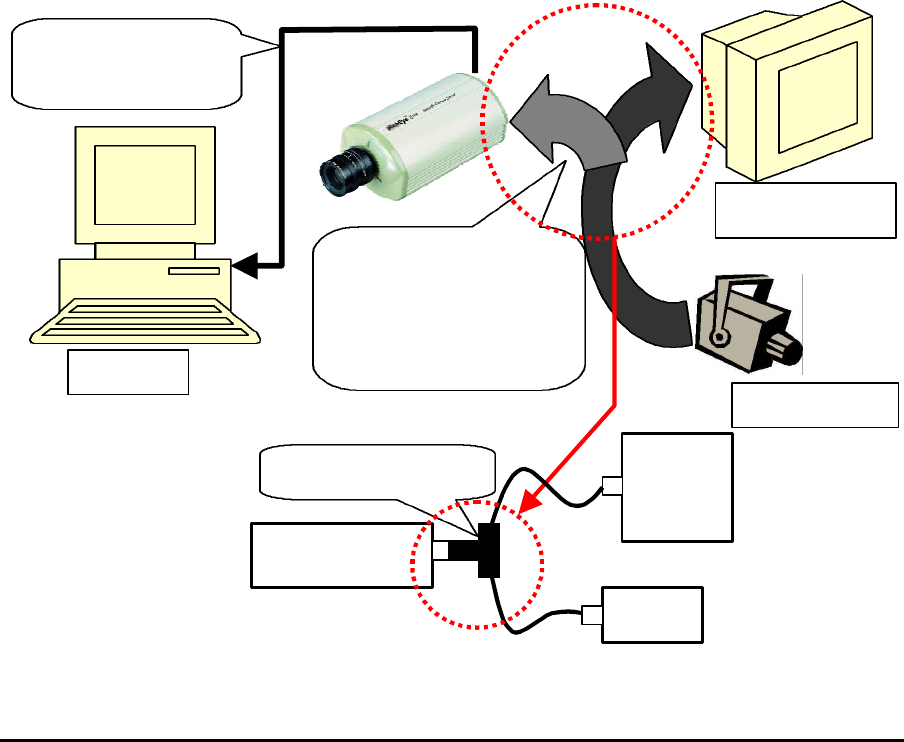

비디오 신호가 웹아이

와 CCTV 모니터로 송

출됨. 이때 T-형 커넥

터를 사용함.

비디오 신호가

로 송출됨.

CCTV 카메라

CCTV 모니터

WebEye

모니터

카메라

T-형 커넥터
