WebEye E10/E104

User’s Guide

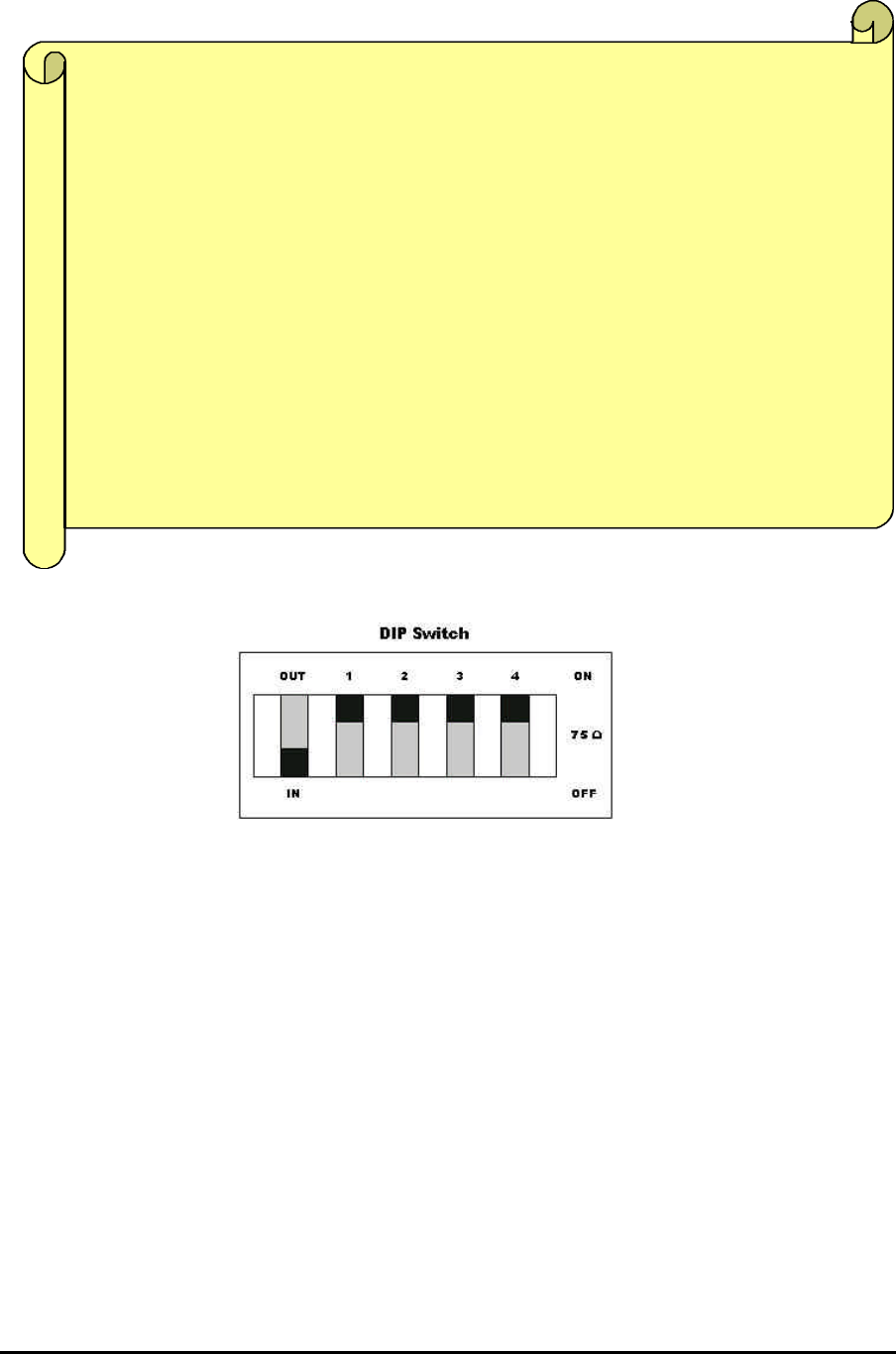

5) DIP Switch

기능설명

OUT / IN

WebEye 뒷면의 외부 카메라 연결용 BNC 케이블 연결단자 기능 설정입니다.

이 스위치(왼쪽에서 첫번째 스위치)를 ‘OUT’에 위치시키고, 동시에 1번 DIP 스위치(왼쪽에서 두

번째 스위치)를 ‘OFF’에 위치시키면, WebEye 뒷면의 4개의 외부 카메라 연결단자 중 첫 번째 연

결단자는 WebEye에 내장된 CCD 모듈에서 송신하는 비디오 신호를 PC 또는 TV 모니터 같은

외부 모니터로 송출하는 기능을 수행합니다. 이 경우, 웹 아이의 홈페이지에서 볼 수 있는 화면

은 Ch.0, Ch.2, Ch.3, 그리고 Ch.4 등 총 4개로 한정되며, WebEye 내부 CCD 모듈에서 생성되는 이

미지(Ch.0에서 보여지는 이미지)를 외부 모니터를 통해 동일하게 볼 수 있습니다.

이 스위치(왼쪽에서 첫번째 스위치)를 ‘IN’에 위치시키고, 동시에 1번 DIP 스위치(왼쪽에서 두번

째 스위치)를 ‘ON’에 위치시키면, WebEye 뒷면의 첫번째 연결단자는 외부 카메라로부터 비디오

신호를 수신 받는 기능을 수행합니다. 이 경우, WebEye 홈페이지에서 선택할 수 있는 비디오 채

널은 5개이며, 이중 4개를 동시에 검색할 수 있습니다. 4채널은 Ch.0, Ch.2, Ch.3, 그리고 Ch.4로

구성하거나, 또는 Ch.1, Ch.2, Ch.3, 그리고 Ch.4로 구성할 수 있습니다. Ch.0은 WebEye 내부 CCD

모듈로부터 전송되는 비디오를, 그리고 Ch.1은 외부 카메라로부터 전송되는 비디오를 보여줍니

오

류

현

상

1. 네트워크 오류

녹색 LED 가 4초마다 한번씩 깜빡이는 경우

→ 네트워크 케이블이 제대로 연결되어 있는지 살펴보십시오.

2. 소프트웨어 오류

녹색과 황색 LED 가 켜졌다가 10 초에 6번 빠르게 깜빡이는 경우

→ 이럴 경우에는 제품을 구입하신 곳에서 A/S 를 받으셔야 합니다.

1 초정도 켜졌다가 녹색과 황색 LED 가 6번 빠르게 깜빡인 후, 녹색 LED 는

켜져

있지만, 황색 LED 는 꺼져 있는 경우

→ 펌웨어를 다시 설치하셔야 합니다. WebGate 홈페이지에 접속하셔서

펌웨어를

다운로드 받으신 후, WebEye 에 다시 설치하십시오.
